Kabel enkodera servo motora
Uvođenje kabla enkodera servo motora
Kabel enkodera servo motora - specijalni kabel za servo sistem, novi ekološki proizvod serije, kabel ima niz jedinstvenih karakteristika kao što su visoka fleksibilnost, otpornost na habanje, otpornost na savijanje, otpornost na ulje, otpornost na savijanje, otpornost na zatezanje, otpornost na torziju, anti -smetnje i otpornost na starenje. Koristi se kao poseban servo kabl za povezivanje i kontrolu servo sistema. Savršeno se kombinuje sa radom servo motora, značajno poboljšavajući radnu efikasnost servo motora (kontrolni motor, aktuatorski motor).
Prednosti kabla enkodera servo motora
Otporan na savijanje i povlačenje lanaca
Korištenje visoko fleksibilnog specijalnog miješanog elastičnog PVC materijala, otpornog na napetost i savijanje
Otporan na ulje i koroziju
Nakon 30 dana testiranja uranjanjem, kabel se i dalje može normalno koristiti
Niska ekscentričnost
Debljina omotača je ujednačena, sprečava kvar struje i efikasno štiti jezgro žice kako bi se osigurala električna sigurnost
Otporan na visoke i niske temperature
Kabl se može normalno koristiti na niskim temperaturama od 30 stepeni i visokim temperaturama od 105 stepeni
Dvostruka zaštita i zaštita od smetnji
Zaštitna mreža visoke gustine + aluminijumska folija, sa boljim performansama protiv smetnji
Širok spektar aplikacija
Koristi se za razne mobilne instalacije kao što su oprema za automatizaciju, roboti, lanci rezervoara itd.
PVC jakna otporna na vatru
Odmah se gasi kada napusti svjetlo, malu količinu bijelog dima, koji je i ekološki prihvatljiv i siguran
Jasno štampanje na omotu kabla
Tijelo žice je odštampano sa specifikacijama, naponom i drugim informacijama
Vrste kablova enkodera servo motora
Klasifikacija po funkciji

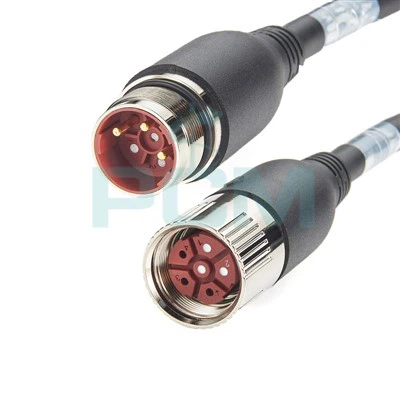

- Servo kabl za napajanje
Uglavnom se koristi za prijenos snage i osiguravanje potrebnog napajanja za servo motore ili drugu opremu.
Primjenjivo na servo motore raznih marki, kao što su SIEMENS, FANUC, Mitsubishi, itd.
- Servo signalni kabel
Koristi se za prijenos različitih kontrolnih signala, kao što su start, stop, podešavanje itd.
Primjenjivo na kontrolere, senzore i aktuatore različitih marki, kao što su OMRON, Allen-Bradley, Schneider Electric, itd.
- Kabel servo enkodera
Koristi se za povezivanje enkodera i prijenos signala informacija o položaju ili kretanju.
Primjenjivo na enkodere različitih marki, kao što su Heidenhain, SICK, Baumer, itd.
- Servo kočnica
Uglavnom se koristi za prijenos kočionih signala i kontrolu funkcije kočnice servo motora ili druge opreme.
Primjenjivo na neke servo sisteme koji zahtijevaju funkcije kočnice, kao što su FANUC, Yaskawa, itd.
Klasifikacija prema tipu konektora

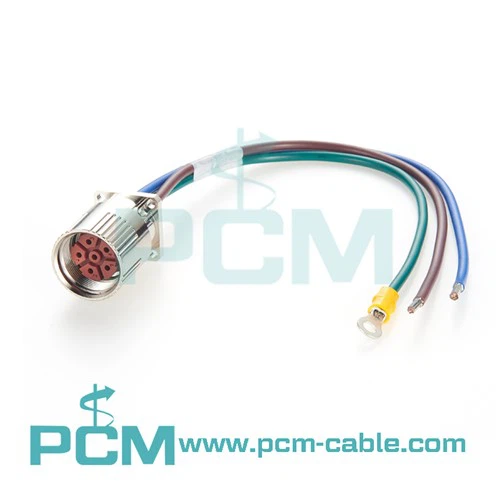

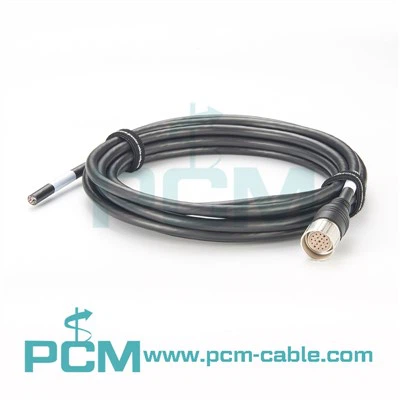

- M23 konektorski kabl
- Primjenjivo na mnoge industrijske opreme, kao što su servo motori, enkoderi i senzori.
- M23 kablovi su veoma česti u nemačkim brendovima, kao što su FANUC i SIEMENS.
- M23 kablovi obično imaju pouzdane performanse zaštite i mogu se koristiti u teškim industrijskim okruženjima.
- Broj pinova: 4 Pin, 6 Pin, 8 Pin, 12 Pin, 17 Pin, 19 Pin
- M12 konektorski kabl
- Primjenjivo na male robote, senzore i aktuatore.
- M12 kablovi se široko koriste u nekim brendovima, kao što su OMRON i BALLUFF.
- M12 kablovi obično imaju kompaktan dizajn i nižu cenu, pogodni za aplikacije sa ograničenim prostorom.
- D-sub konektor kablovi
- Primjenjivo na neke specifične enkodere i senzore, kao i na neku staromodnu opremu.
- D-sub konektori mogu biti češći kod nekih brendova, kao što je Panasonic.
- D-sub konektori obično imaju veliki broj pinova i pogodni su za slučajeve kada je potrebno prenijeti više signala.
- Druge vrste konektora
Pored M23, M12 i D-sub konektora, postoje i drugi tipovi konektora, kao što su RJ45 konektori. Ovi konektori se mogu koristiti u određenim markama ili posebnim aplikacijama, ovisno o dizajnu opreme i preferencijama proizvođača.
Primjena kabela enkodera servo motora
Fiksna instalacija
Koristi se na mestima gde se kabl ne pomera, kao što je fiksiran u ormariću.
Odaberite običan standardni fleksibilni tip, tip otporan na habanje, vodootporan tip, tip jakih smetnji i druge kablovske proizvode.
Dugotrajan rad lanca za vuču
Koristi se za dugotrajan rad u obliku slova U, koji ima visoke zahtjeve za otpornost žice na savijanje.
Odaberite kablove visoke fleksibilnosti i ultra-velike brzine: otporni na habanje, otporni na savijanje, itd.
Otpor na torzijsko kretanje robota
Primjenjuje se u ožičenju robota. Treba obratiti pažnju na parametre savijanja žice naprijed, broj uvijanja naprijed-nazad, itd.
Odaberite ekstra fleksibilne, ultra fleksibilne i proizvode otporne na habanje.
Industrial Automation
Primjenjuje se na mehanizirane automatske uređaje, kao što su automatizirana industrijska proizvodnja, razna industrijska automatizacija, elektromehanička oprema, alatni strojevi, logistička oprema itd.
Robotska automatizacija
Obezbedite kablovska rešenja za robotske restorane i kafiće bez posade.
Zahtijeva otpornost na uljni dim, visoke temperature, niske temperature, savijanje i habanje.
Servo motorni pogonski sistem
Pogodno za ugradnju pod stalnim povratnim gibanjem i čestim savijanjem u industrijskim okruženjima.
Pogodan za razne električne instalacije u suhim ili vlažnim zatvorenim ili vanjskim okruženjima.
Primjena M23 kabela u Interbusu
Interbus je komunikacijski protokol Fieldbus koji se koristi u području industrijske automatizacije. Omogućava prijenos podataka i kontrolu u realnom vremenu između različitih industrijskih uređaja, čime se ostvaruje automatizirana kontrola i nadzor.
Primena M23 kabla u Interbus sistemu je obično kao priključni kabl za povezivanje različitih Interbus uređaja, kao što su IO moduli, senzori, aktuatori, itd. Ovi uređaji komuniciraju sa PLC-om ili drugim kontrolerima preko Interbus mreže radi razmene podataka i prenos kontrolnih instrukcija.
Specifične primene M23 kabla u Interbus sistemu uključuju:
1. Povezivanje IO modula: Povezivanje IO modula na Interbus sabirnicu za prijenos vanjskih ulaznih/izlaznih signala na PLC ili druge kontrolere, ili za slanje kontrolnih signala od kontrolera do vanjskih uređaja.
2. Povezivanje senzora: Povezivanje različitih senzora (kao što su senzori temperature, senzori pritiska, itd.) na Interbus mrežu preko M23 kabla za praćenje različitih parametara u proizvodnom procesu u realnom vremenu.
3. Povezivanje aktuatora: Povezivanje aktuatora (kao što su motori, cilindri, itd.) na Interbus mrežu preko M23 kablova za primanje upravljačkih instrukcija i izvođenje odgovarajućih radnji.
4. Povezivanje dodatnih uređaja: Povezivanje drugih tipova uređaja (kao što su koderi, brojači, itd.) na Interbus mrežu preko M23 kablova radi proširenja funkcija i mogućnosti nadzora sistema.
O fabrici
Premier kabel: Vaš izvor za precizne kablove enkodera servo motora
Kao proizvođač koji se fokusira na istraživanje i razvoj kabelskih svežnja za sisteme industrijske kontrole i kabelskih svežnja za robotiku, Premier Cable je posvećen pružanju kupaca visokokvalitetnim i pouzdanim proizvodima. Naš asortiman pokriva razne kablove za enkodere, kablove servo motora, kablove kočnica, kablove za apsolutne enkodere, itd. kako bi se zadovoljile potrebe različitih industrija.
Naši proizvodi su kompatibilni sa mnogim poznatim brendovima, uključujući Siemens, Schneider Electric, Matsushita, Mitsubishi, Fuji, Delta, FANUC, Omron, itd. Ovo osigurava da naši proizvodi mogu savršeno raditi sa postojećom opremom i sistemima kupaca, bilo u oblasti industrijske automatizacije ili robotike.
Često postavljana pitanja
Koliko dug može biti kabl enkodera servo motora?
+
-
Tipično, dužina kabla enkodera servo motora može biti između 1 metar (oko 3 stope) i 10 metara (oko 33 stope). Duljine kabela u ovom rasponu obično mogu zadovoljiti potrebe većine industrijskih automatizacija i mehaničkih primjena. Međutim, za neke posebne primjene, duže ili kraće dužine kabela također se mogu prilagoditi kako bi zadovoljile specifične zahtjeve.
Koliki je minimalni radijus savijanja kabla servo motora?
+
-
Za kablove servo motora, minimalni radijus savijanja obično ovisi o scenariju aplikacije, kao što su mobilne aplikacije ili fiksne instalacije. Općenito govoreći, u mobilnim aplikacijama, kako bi se osigurala izdržljivost i pouzdanost kabela, minimalni radijus savijanja bit će nešto veći. U slučaju fiksnih instalacija, kabel je obično u statičkom stanju, tako da minimalni radijus savijanja može biti relativno manji.
Za mobilne aplikacije: 7,5 x vanjski prečnik kabla
Za fiksne instalacije: 5 x vanjski prečnik kabla
Razlika između kablova servo motora i običnih kablova
+
-
svrha:
Kablovi servo motora su posebno dizajnirani za povezivanje servo motora i prateće opreme za prijenos kontrolnih signala, povratnih signala i napajanja, itd., kako bi se postigla precizna kontrola kretanja i povratna informacija o položaju.
Obični kablovi se koriste za različite opšte električne veze, kao što su prenos energije, prenos podataka, prenos signala, itd., i često se koriste u kućnim, komercijalnim i industrijskim aplikacijama.
Električne performanse:
Kablovi servo motora obično imaju veće zahtjeve u pogledu električnih performansi, kao što su veća sposobnost zaštite od smetnji, manje kašnjenje signala, veći strujni kapacitet, itd., kako bi se zadovoljile potrebe preciznih kontrolnih sistema.
Obični kablovi obično imaju općenitije električne performanse i pogodni su za opće potrebe električnog povezivanja, ali možda nisu prikladni za precizne sisteme upravljanja.
Konstrukcijski dizajn:
Kablovi servo motora obično imaju složenije strukturne dizajne kako bi se prilagodili složenim zahtjevima upravljanja i radnim okruženjima, i mogu sadržavati više žica, zaštitnih slojeva, izolacijskih materijala itd.
Struktura običnih kablova je relativno jednostavna, općenito uključuje žice, izolacijske materijale i vanjske zaštitne slojeve kako bi se zadovoljile osnovne potrebe električnog povezivanja.
Trajnost:
Kablovi servo motora obično imaju veću izdržljivost i sposobnost zaštite od smetnji da se prilagode teškim uvjetima kao što su velika opterećenja, visoke temperature, vibracije itd. u industrijskim okruženjima.
Obični kablovi mogu biti izdržljivi u opštim primenama, ali možda neće imati visoke performanse i izdržljivost potrebne za kablove servo motora.
Koliko žica ima servo motor?
+
-
Trofazni servo motori: Servo motori koji se koriste u većini industrijskih aplikacija su trofazni motori, koji obično imaju 3 glavne žice za napajanje, fazu A, fazu B i fazu C. Osim toga, dodatne žice mogu biti uključene za uzemljenje ili druge prijenos signala.
Monofazni servo motori: Neki manji servo motori mogu biti jednofazni motori, koji obično imaju 2 žice za napajanje (pozitivnu i negativnu) i moguće dodatne žice za prijenos signala ili uzemljenje.
Višepolni servo motori: U nekim servo motorima visokih performansi ili specijalnim aplikacijama može postojati više žica za podršku složenijih sistema upravljanja i povratnih informacija, kao što su povratni signali enkodera, senzori temperature itd.
Šta je kabl servo motora?
+
-
Kabel servo motora je poseban kabel koji se koristi za povezivanje servo motora i kontrolera. Ima poseban dizajn i strukturu da ispuni visoke zahtjeve za prijenos signala, zaštitu od smetnji i izdržljivost. Obično uključuje žice za prijenos energije, podataka i povratnih signala, kao i moguće zaštitne slojeve i izolacijske materijale. Uobičajeni tipovi interfejsa uključuju M12 kabl, M23 kabl, itd.
Da li kabel enkodera servo motora treba biti oklopljen?
+
-
Kabel enkodera servo motora treba biti zaštićen jer se servo sistem obično koristi u industrijskom okruženju i na njega mogu uvelike utjecati elektromagnetne smetnje.
Kako funkcionira kabel enkodera za servo pogon?
+
-
Kabl enkodera servo pogona koristi se za prijenos signala o poziciji i brzini povezivanjem enkodera i pogona. Njegov princip rada općenito uključuje sljedeće korake:
Rad enkodera: Enkoder je instaliran na servo motoru i pretvara ove informacije u digitalne signale senzorom položaja i brzine rotora motora.
Prijenos signala: Enkoder prenosi digitalne signale položaja i brzine na servo pogon preko kabela enkodera. Žice u kablu enkodera prenose ove signale od enkodera do pogona.
Dekodiranje pogona: Pogon prima signale koje prenosi enkoder i kontrolira rotaciju motora na osnovu tih signala. Pogon prilagođava rotaciju motora na osnovu primljenih signala o položaju i brzini kako bi se postigla precizna kontrola položaja i brzine.
Kontrola povratne sprege: Pogon koristi informacije o položaju i brzini dobivene od enkodera, uspoređuje ih sa postavljenom vrijednošću i prilagođava izlaz motora kako bi osigurao da je stvarno kretanje u skladu s očekivanim kretanjem. Ova kontrola zatvorene petlje omogućava servo sistemu da postigne preciznu i stabilnu kontrolu kretanja.
Kako radi servo kočnica?
+
-
Servo kočnice su obično elektromagnetne kočnice koje postižu funkcije kočenja ili otpuštanja kontroliranjem elektromagnetne sile. Njegov princip rada je sljedeći:
Kontrola elektromagnetne sile: Servo kočnica sadrži elektromagnetnu zavojnicu unutar, koja stvara elektromagnetnu silu kada se napaja. Ova elektromagnetna sila uzrokuje da kočioni disk unutar kočnice kontaktira tijelo kočnice pričvršćeno na osovinu servo motora, čime se postiže funkcija kočenja.
Otpuštanje kočnice: Kada je potrebno otpustiti kočnicu, upravljački sistem isključuje napajanje elektromagnetne zavojnice, tako da elektromagnetna sila nestaje, a kontakt između kočionog diska i tijela kočnice se također oslobađa, čime se otpušta kočnica.
Stabilnost i pouzdanost: Servo kočnice su obično dizajnirane sa strukturom sa oprugom. Čak i u slučaju nestanka struje ili kvara, kočnica će ostati u stanju kočenja, osiguravajući stabilnost i pouzdanost mehaničkog uređaja.
Kako spojiti kabel servo motora?
+
-
Općenito govoreći, koraci ožičenja servo motora su sljedeći:
Potvrdite kabl za napajanje i uzemljenje: Prvo potvrdite kabl za napajanje i kabl za uzemljenje. Kabl za napajanje je obično crven, a kabl za uzemljenje je obično smeđi ili crni. Spojite kabel za napajanje na odgovarajući priključak za napajanje i kabel za uzemljenje na priključak za uzemljenje.
Povežite kontrolni signal: Kabl za upravljački signal je uglavnom narandžasti, žuti, bijeli ili plavi. U skladu sa identifikacijom interfejsa kontrolera ili drajvera, povežite kabl kontrolnog signala na odgovarajući port.
Popravite vezu: Provjerite jesu li svi spojevi čvrsti i pouzdani kako biste izbjegli labavost ili slab kontakt.
Kako razlikovati kablove servo motora?
+
-
1. Broj kablova enkodera
Prvo, definicija kabla enkodera može se razlikovati po broju kablova enkodera servo motora. Uopšteno govoreći, postoje tri ili četiri kabla enkodera. Ako postoje tri kabla enkodera, oni odgovaraju fazi A, fazi B i fazi Z, respektivno, i koriste se za detekciju faze i smjera rotacije motora; ako postoje četiri kabla enkodera, pored faze A, faze B i faze Z, postoji i strujna linija.
2. Boja kabla enkodera
Drugo, definicija kabla enkodera može se razlikovati po boji kabla enkodera. Boje kablova enkodera servo motora različitih proizvođača i modela mogu se neznatno razlikovati, ali općenito govoreći, boja A faznog kabela je zelena ili crna, boja B faznog kabela je crvena ili bijela, boja Z faze kabel je plave ili žute boje, a dalekovod je uglavnom crven ili smeđi. Ako niste sigurni u definiciju kabela enkodera, možete provjeriti relevantne specifikacije.
3. Interfejs kabla enkodera
Konačno, definicija kabla enkodera može se razlikovati po interfejsu kabla enkodera servo motora. Uopšteno govoreći, postoje dvije vrste sučelja za kablove enkodera, naime terminali i utikači. Ako se radi o terminalskom interfejsu, potrebno je da koristite odvijač da povežete kabl sa terminalom kontrolera ili drajva; ako je sučelje utikača, potrebno je umetnuti kabel u utikač kontrolera ili pogona.
Za šta se koriste servo motori?
+
-
Servo motori se često koriste u aplikacijama koje zahtijevaju preciznu kontrolu položaja, brzine i momenta, kao što su industrijske mašine, robotika, CNC obrada, itd. Servo motori mogu precizno podesiti položaj i brzinu izlaznog vratila prema ulaznom signalu, i često se koriste u scenarijima koji zahtijevaju kontrolu pokreta visoke preciznosti.
Za šta se koriste koderi?
+
-
Enkoderi se koriste za mjerenje položaja, brzine i smjera motornog ili mehaničkog kretanja kako bi se pružile precizne povratne informacije. U servo sistemima, koderi se obično koriste za praćenje položaja rotora motora i slanje povratnih signala kontrolnom sistemu kako bi se postigla kontrola zatvorene petlje i osigurala tačnost i stabilnost sistema. Enkoderi se takođe široko koriste u opremi za automatizaciju, robotima, CNC sistemima i drugim poljima.
Šta znače boje servo kablova?
+
-
Uzemljenje (GND):
Obično se smeđa ili crna koristi za predstavljanje žice za uzemljenje, spojene na negativni terminal baterije.
Servo snaga (Vservo):
Obično se crvena boja koristi za predstavljanje servo snage, spojene na pozitivni terminal baterije.
Signalna linija servo kontrole:
Može biti narandžasta, žuta, bijela ili plava, koristi se za prijenos kontrolnih signala kao što su kontrola položaja i brzine.
Koju žicu kalibra koriste servo uređaji?
+
-
Promjer žice koji se obično koristi za servo motore ovisi o snazi, struji i zahtjevima primjene motora. Uopšteno govoreći, servo motori manje snage mogu koristiti tanje žice, dok servo motori veće snage zahtijevaju deblje žice za prenos veće struje. Uobičajeni mjerači žice uključuju prečnike žice u rasponu od 22AWG do 16AWG.
