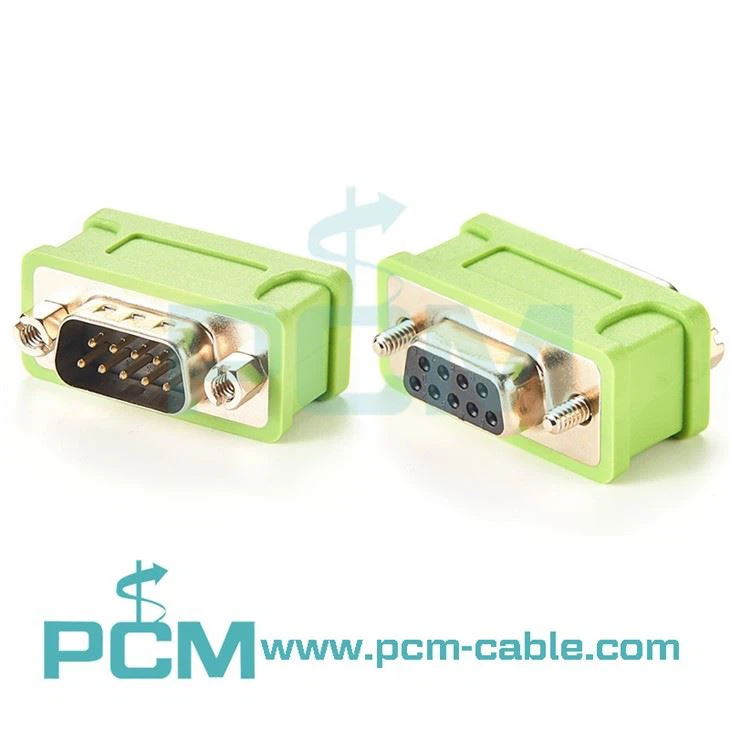

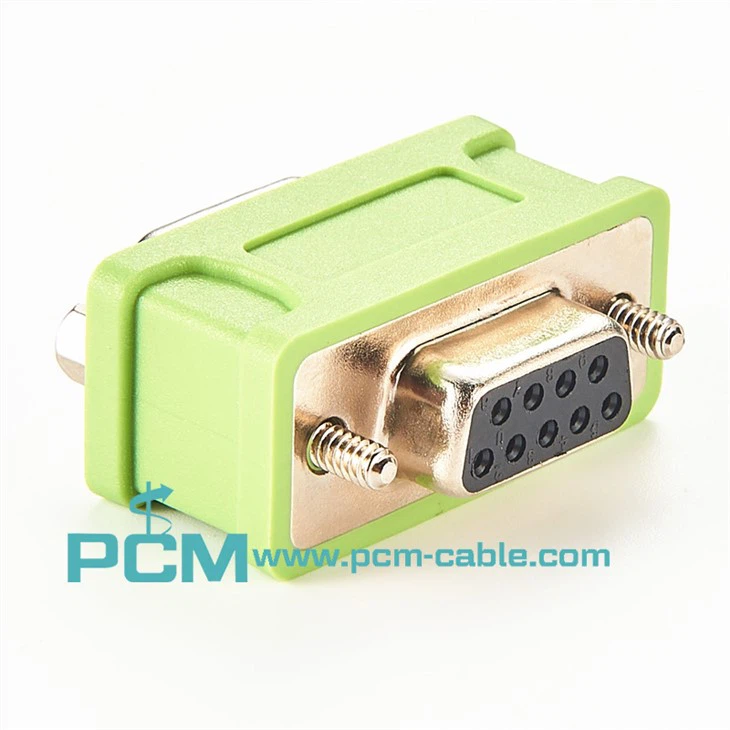

CAN završetak, 120 Ohm, DB9

Dizajniran za automobilsku CAN bus komunikaciju. Može se koristiti direktno za uređaje kao što su ZLG-USBCAN, VECTOR-CAN kućište, Vechle SPY itd.

Između CAN High (pin 7) i CAN Low (pin 2) nalazi se ugrađeni 120 Ohm CAN završni otpornik.

Završni i prednaponski otpornici

Redovna RS-485 mreža (npr. MPI, DP) treba da koristi završne otpornike i otpornike za prednapon. Završni i prednaponski otpornici se također mogu izostaviti za vrlo kratke mrežne kablove, privremena ili laboratorijska ispitivanja.

Bias otpornik: Bias otpornik se koristi da osigura relativni odnos između A i B signala kada je električna situacija komplikovana i da osigura pouzdanost "0" i "1" signala.

Siemens-ovi PROFIBUS mrežni konektori već imaju ugrađene završne i bias otpornike koji se lako mogu uključiti ili isključiti pomoću prekidača. Prekidač otpora terminala utikača mrežnog terminala mora biti postavljen u položaj "ON"; prekidač otpora terminala utikača srednje lokacije treba postaviti u položaj "OFF".

Vrijednosti završnih otpornika i otpornika za prednapon su u potpunosti usklađene sa Siemens komunikacijskim portovima i PROFIBUS kablovima.

Zatvaranjem priključne otporne sklopke mrežnog utikača u mreži, vrlo je zgodno prekinuti prijenos signala dijela mreže iza utikača.

Kada komunicirate sa drugim uređajima (pomoću PROFIBUS kabla), komunikacioni port druge strane možda neće biti tipa pina D-SUB9 ili definicije pinova mogu biti potpuno različite. Na primjer, Siemens MM4x0 inverter, RS-485 komunikacioni port usvaja oblik terminalnog ožičenja. U tom slučaju potrebno je spojiti terminalni otpornik. Siemens može da obezbedi relativno normalan eksterni otpornik. Za ostalu opremu može se napraviti prema tehničkim podacima u "S7-200 Sistemskom priručniku".

Veličina otpora terminala i otpornosti na prednapon u Siemens mrežnom utikaču odgovara karakterističnoj impedanciji Siemens PROFIBUS kabla. Jako se preporučuje da korisnici koriste Siemens PROFIBUS kabl i mrežni utikač. Mnogo nevolja se može izbjeći.
