Kompletan vodič za instaliranje VGA kablova u zatvorene ormare - Znanje

Ormari u regalu su neophodni za organizovanje AV opreme, IT servera, industrijskih kontrolera i sistema za kontrolu{0}}obe. Ali kada su potrebne VGA video veze unutar ovih skučenih okruženja-visoke gustine, instalacija može brzo postati izazov. Ograničeni razmak pozadi, pretrpani putevi kablova i ograničen protok vazduha otežavaju standardnim VGA kablovima da se pravilno uklapaju i funkcionišu.

Ovaj vodič nudi potpuni pregled kako instalirati VGA kablove u zatvorene ormare, zajedno sa najboljim praksama, preporukama za hardver i prednostima korištenja specijalizovanih rješenja kao što su VGA kablovi pod uglom i nisko-profilni / ultra-tanki VGA sklopovi.

1. Shvatite ograničenja prostora unutar ormarića

Većina ormara{0}}naročito plitki-dizajni dubina-omogućuju vrlo malo prostora iza opreme. Standardni VGA utikači značajno strše, često uzrokujući:

Pritisak na kabl
Nemogućnost potpunog zatvaranja vrata ormarića
Naprezanje ekrana ili GPU porta
Rizik od slučajnog isključenja

Prije instalacije, procijenite:

Udaljenost između stražnje ploče opreme i okvira ormarića
Zahtjevi za radijus savijanja kabela
Broj uređaja koji koriste VGA interfejse

Ovo pomaže u određivanju da li će ravan kabl raditi ili je neophodan VGA kabl pod pravim{0}}uglom.

2. Odaberite ispravan tip VGA kabla za ograničene prostore

Nisu svi VGA kablovi prikladni za rek okruženja. Razmotrite sljedeće opcije kako biste optimizirali pristajanje i performanse.

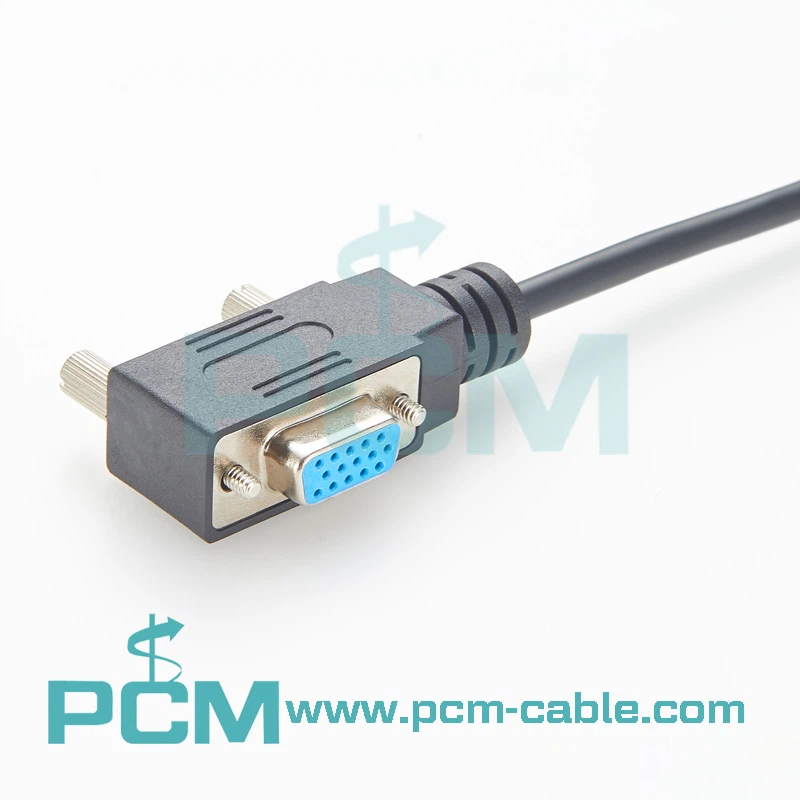

Ugaoni VGA kabl

Idealno za izuzetno uske prostore. Konektor izlazi za 90 stepeni ili 270 stepeni, smanjujući zahteve za dubinom i sprečavajući prisilno savijanje.

VGA kabl niskog-profila

Koristi tanju konektorsku glavu za uštedu prostora, koja se obično koristi u tankim IT ormarićima ili AV stalcima.

Odabir pravog dizajna sprječava mehaničko naprezanje i poboljšava efikasnost instalacije i dugoročnu{0}}pouzdanost.

3. Planirajte provođenje kablova prije instalacije

Provođenje kablova je jedan od aspekata koji se najviše zanemaruju u postavljanju stalka. Loše planiranje dovodi do zamršenih žica, ometanja protoka zraka i nestabilnosti signala.

Savjeti za usmjeravanje:

Izbjegavajte usmjeravanje VGA kablova u blizini električnih vodova kako biste smanjili smetnje.
Koristite bočne kablovske kanale ili vertikalne šine za upravljanje kada su dostupne.
Uverite se da VGA kabl održava glatki radijus savijanja (izbegavajte oštre nabore).
Neka VGA kabl bude dostupan za buduće održavanje ili zamjenu uređaja.

Ugaoni VGA kablovi su ovde posebno korisni-oni se uredno poravnavaju duž zadnjeg panela opreme, omogućavajući čistije puteve za usmeravanje u uskim regalima.

4. Koristite odgovarajuću dodatnu opremu za upravljanje kablovima

U skučenim ormarićima, dodaci su neophodni za održavanje čistog i funkcionalnog rasporeda.

Preporučeni alati:

Velcro trake (poželjnije u odnosu na rajsferšlus za jednostavno podešavanje)

Češljevi za kablove ili kopče za usmjeravanje

Horizontalni i vertikalni upravljači kablova

Ploče četke za glodanje sprijeda-na-nazad

Oni pomažu da se osiguraju VGA kablovi bez preopterećenja konektora ili porta uređaja.

5. Osigurajte adekvatan protok zraka oko VGA kablova

Ormari u regalu zahtevaju pravilan protok vazduha za hlađenje. Loše postavljanje kablova može blokirati ventilacione otvore ili ograničiti cirkulaciju, što dovodi do pregrijavanja.

Za održavanje protoka zraka:

Provucite VGA kablove duž ivica kućišta kad god je to moguće.
Izbjegavajte skupljanje debelih snopova kablova iza opreme.
Koristite ultra-tanke VGA kablove da smanjite opstrukciju na putevima protoka vazduha.

Stalak sa{0}}dobro ventilacijom produžava vijek trajanja opreme i smanjuje vrijeme zastoja.

6. Testirajte kvalitet signala nakon instalacije

Kada je VGA kabl instaliran, temeljno testirajte izlaz ekrana.

Provjerite za:

Duhovi ili senke
Treperenje na višim rezolucijama
Obrasci interferencije
Labavi ili djelimično postavljeni konektori

Ako se pojave problemi, pokušajte premjestiti kabel dalje od drugih visoko-vodova visoke frekvencije ili ga nadograditi na zaštićeni nisko-profilni VGA kabl sa feritnim jezgrama.
