RJ45 ženski na 8 pinski adapter za vijčane terminale:
Značajke, aplikacije i vodič za odabir
Naučite kako RJ45 ženski na 8-pinski adapter za vijčane terminale obezbjeđuje 1 do 1 prekidno ožičenje od RJ45 8P8C sučelja do terminalnog bloka od 3,81 mm od 8 pozicija za CCTV, DVR, industrijsku automatizaciju, scensko osvjetljenje, puštanje u rad opreme i laboratorijsko testiranje.
Brzo predstavljanje proizvoda
HXP-005 Informacije o parametru
| Naziv proizvoda | RJ45 ženski na 8-pin terminalni blok adapter |
| Premier Cable P/N | HXP-005 |
| Stanovanje | Crni PVC 45 |
| Pin Assignment | 1:1 Pravo |
| Konektor |
|
| Terminal | 3,81 mm 8-pinski terminalni blok |
| Vrsta sklopa | Unaprijed sastavljena integrirana struktura adaptera |
| Metoda ožičenja | Spoj za stezanje vijaka, nije potrebno lemljenje |
HXP-005 vs RJ45 Pigtail
| Poređenje | HXP-005 | RJ45 Pigtail |
| Interface | RJ45 ženski + 8 priključak sa zavrtnjem | RJ45 utikač ili utičnica + gole žice |
| Breakout Method | 8 Pin Screw Terminal Breakout | 8 pojedinačnih žica |
| Ožičenje na terenu | Spoj sa vijcima | Skidanje, presovanje ili spajanje terminala |
| Obavezno lemljenje | br | Zavisi od metode ožičenja |
| Mogućnost ponovnog ožičenja | Lako se isključuje i spaja | Žice obično zahtijevaju ponovnu obradu |
Šta je RJ45 ženski na 8 pinski adapter za vijčane terminale?
RJ45 ženski adapter za 8-pinski vijak je adapter za pasivno ožičenje koji koristi 1 prema 1 ravno ožičenje da razbije osam RJ45 kontakata u osam nezavisnih vijčanih terminala.
Ne mijenja komunikacijski protokol ili tip signala. Umjesto toga, mijenja fizički format ožičenja, omogućavajući inženjerima da direktno povežu gole žice, terminale kontrolnog ormara ili opremu za testiranje.
Ova struktura je pogodna za ožičenje na terenu, puštanje u rad opreme, testiranje signala, rješavanje problema i privremene testne veze. Stoga se najbolje opisuje kao alat za razbijanje RJ45 interfejsa i konverziju ožičenja, a ne kao pretvarač mrežnih protokola.
Zašto industrijsko ožičenje i testiranje zahtijevaju ovu vrstu adaptera?
RJ45 interfejsi su pogodni za standardizovane brze veze, ali puštanje u rad opreme, ožičenje kontrolnog ormara, laboratorijska ispitivanja i održavanje često zahtevaju direktan pristup pojedinačnim pinovima ili terenskim žicama. Adapter terminala RJ45 na 8 pinova razbija svih osam strujnih krugova kroz vijčane terminale bez potrebe za novim RJ45 utikačem ili lemljenjem.
Može se povezati direktno na terminale, instrumente za testiranje i gole žice dok pojednostavljuje mjerenje kola i promjene ožičenja. U poređenju sa RJ45 pigtailom, on je pogodniji za česte prepravke, modifikacije i rešavanje problema, poboljšavajući ožičenje na terenu, testiranje i efikasnost održavanja.
Često postavljana pitanja o RJ45 konektorima
Osnovna vrijednost proizvoda
HXP-005
Osnovne prednosti HXP-005 mogu se sažeti na sljedeći način:
◆ Poboljšajte efikasnost ožičenja na terenu
Vijčani terminali eliminišu lemljenje i ponovno zatvaranje RJ45 utikača. Terenske žice se mogu povezati direktno, smanjujući pripremu alata i ponovljene radove tokom puštanja u rad, održavanja i instalacije.
◆ Omogućite pristup individualnom krugu
Svaki RJ45 kontakt je povezan na nezavisni terminal, omogućavajući povezivanje pojedinačnih kola, testiranje i upravljanje za puštanje u rad, rešavanje problema i verifikaciju interfejsa.
◆ Pojednostavite konverziju interfejsa
Kada jedna strana koristi RJ45, a druga zahtijeva gole žice ili terminale, prethodno sastavljeni adapter pruža fizičku konverziju interfejsa bez redizajniranja kompletnog sistema ožičenja.
◆ Smanjite radove na montaži i održavanju
RJ45 priključak, unutrašnje ožičenje, osam terminala i PVC profilisana struktura čine jedan modul, smanjujući odvojene komponente i pojednostavljujući održavanje, ponovno ožičenje i privremene veze.

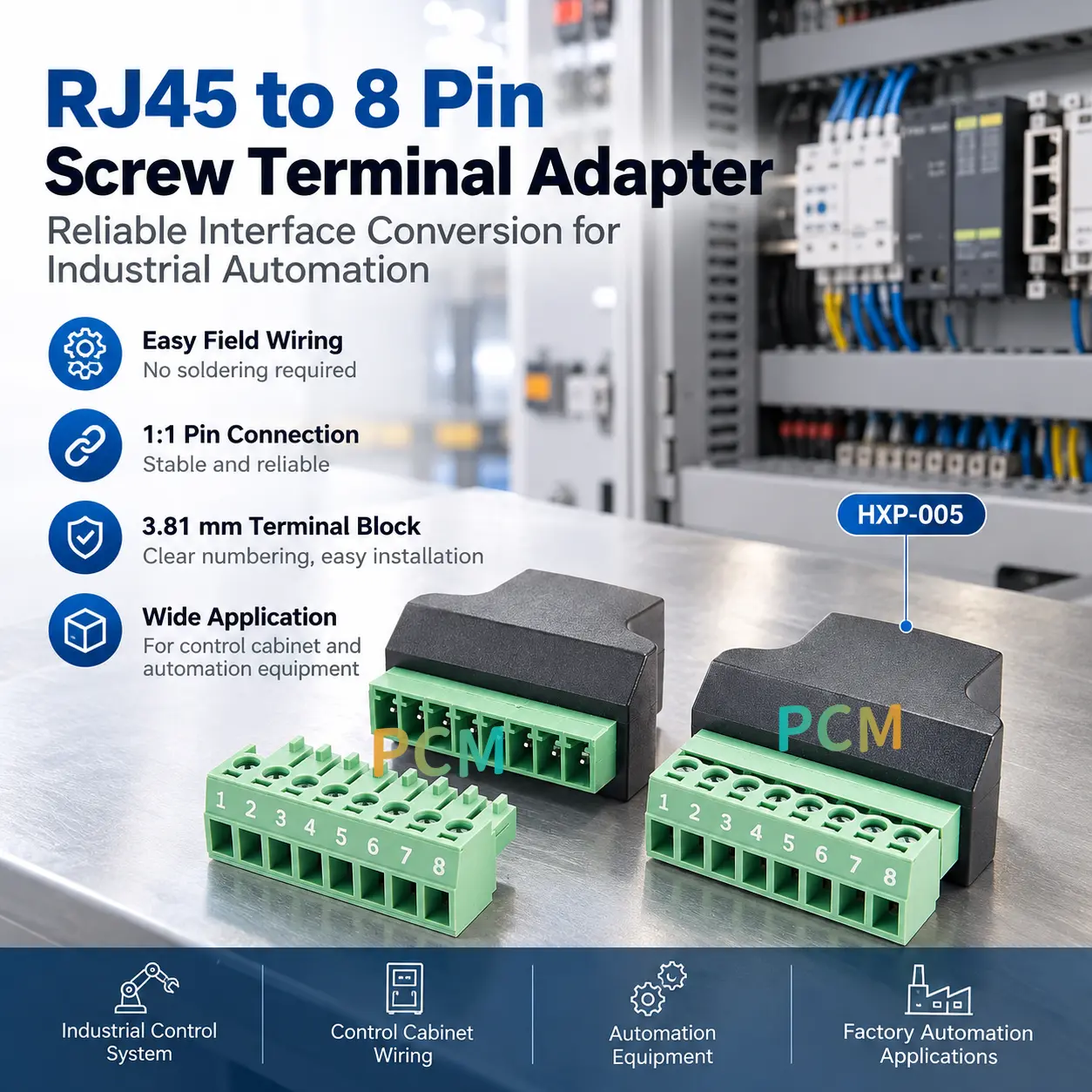

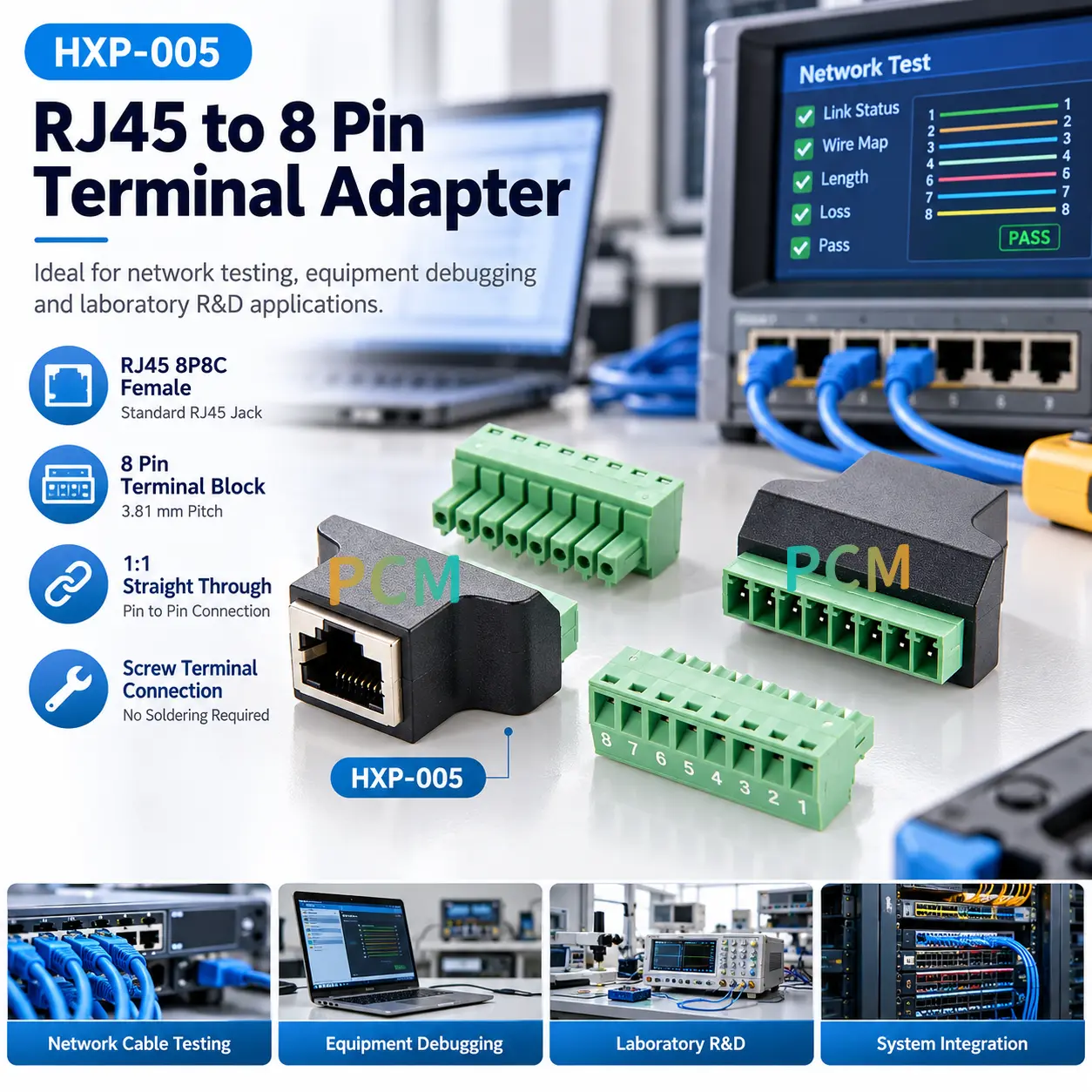

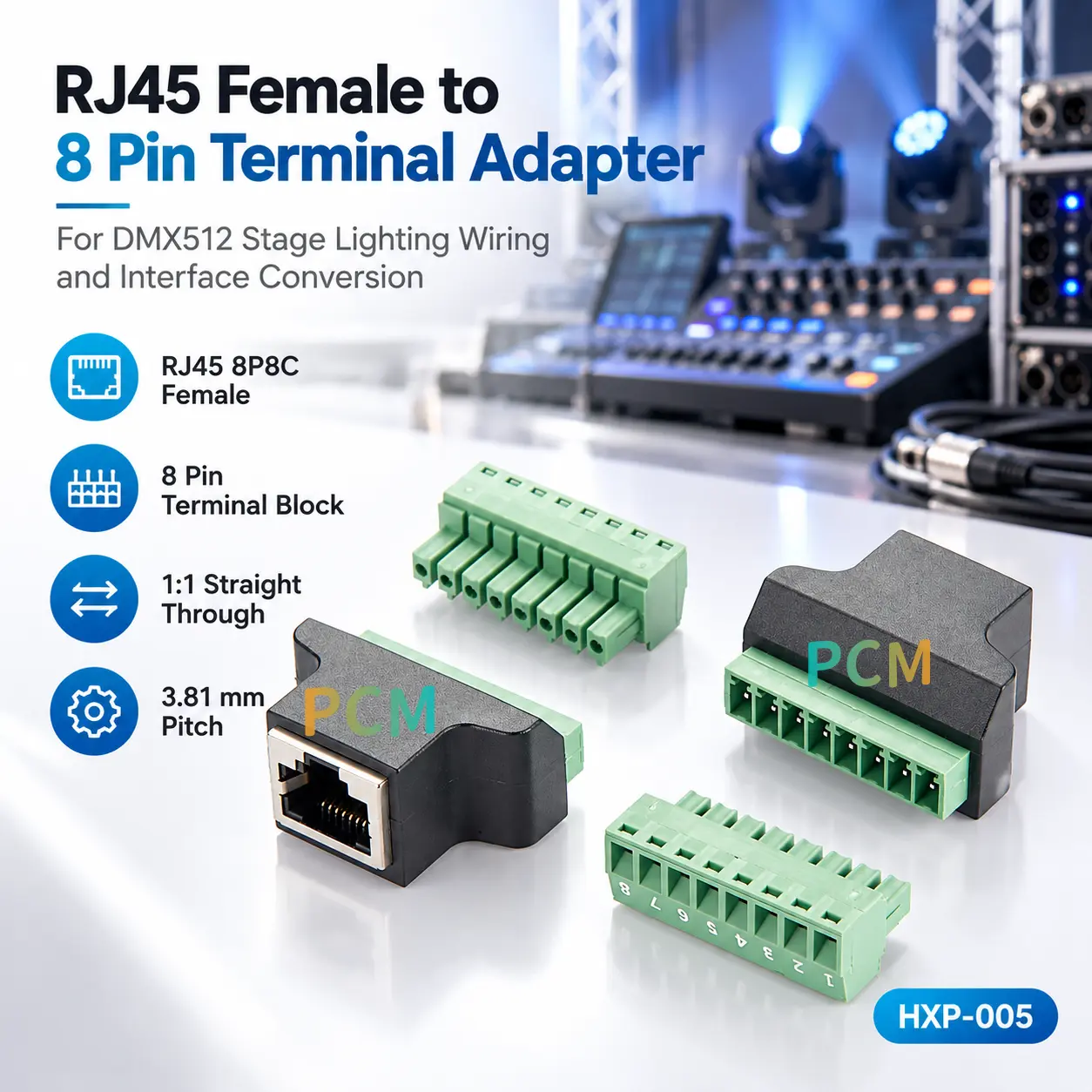

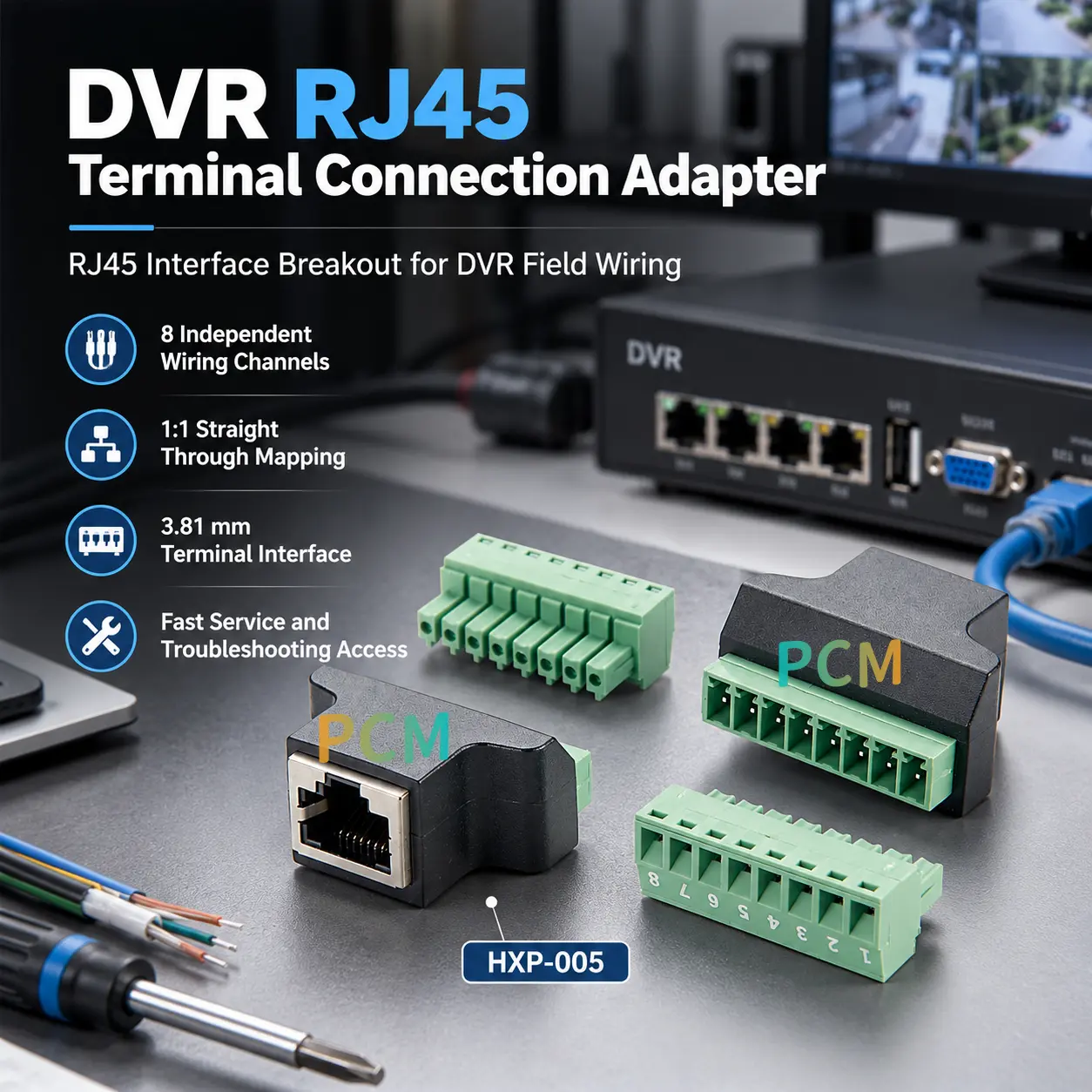

Prikaz proizvoda
Slični proizvodi
Izjava o kompatibilnosti
IInterface i kompatibilnost ožičenja
- Proizvod koristi RJ45 ženski priključak i mehanički se spaja sa kompatibilnim RJ45 utikačima. Standardna verzija pruža 1 prema 1 ožičenje od pinova 1–8 do terminala 1–8 bez protokola, napona ili konverzije signala. Prije upotrebe provjerite pinout, napon, struju i ožičenje.
Provjera performansi sistema
- Povezivanje Cat5, Cat5e ili Cat6 kabla ne garantuje iste performanse prenosa za kompletan sistem. Eternet velike brzine, Gigabit Ethernet i PoE aplikacije treba da provere impedanciju, preslušavanje, oklop, uzemljenje i integritet signala kroz testiranje na nivou sistema.
Kako odabrati ispravan RJ45 na 8-pin adapter za vijčane terminale?
Kako potvrditi strukturu interfejsa?
Potvrdite da oprema koristi RJ45 8P8C interfejs i provjerite broj kontakata, orijentaciju utikača i mehaničku strukturu umjesto da se oslanjate samo na izgled.
Kako potvrditi definiciju pinouta?
Standardna verzija koristi 1 prema 1 ožičenje od RJ45 pinova 1–8 do terminala 1–8. Oprema sa posebnim pinoutom zahtijeva odgovarajuću ili prilagođenu verziju.
Kako potvrditi signal i performanse?
Potvrdite da li oprema koristi Ethernet, RS485, DMX512, digitalne I/O ili druge signale. Mrežne aplikacije velike brzine također zahtijevaju impedanciju, preslušavanje, oklop i procjenu integriteta signala.
Kako potvrditi terminale i okruženje?
Potvrdite da terminal od 3,81 mm odgovara potrebnoj veličini žice i ostavite prostor za umetanje RJ45, ožičenje i pristup odvijačem. Oštra okruženja mogu zahtijevati dodatnu zaštitu.
Mogućnosti prilagođavanja
↕ Custom Pinout
Preslikavanje RJ45 kontakta na terminal može se prilagoditi prema pinoutu opreme, uključujući ožičenje koje nije 1 prema 1.
□ Prilagođena struktura terminala
Struktura terminala, smjer ožičenja i način rada mogu se prilagoditi za različite instalacijske prostore.
◉ Prilagođeni nagib terminala
Standardni korak je 3,81 mm. Drugi nagibi terminala mogu se procijeniti za različite rasporede PCB-a i opreme.
⚙ Prilagođena oblikovana struktura
PVC profilisani oblik, boja, pozicija označavanja i strukturni detalji mogu se prilagoditi za OEM integraciju.
⌘ Prilagođeno označavanje proizvoda
Brojevi pinova, oznake kola, brojevi dijelova kupaca i etikete proizvoda mogu se prilagoditi za lakšu identifikaciju.
◇ Prilagođeno OEM pakovanje
Pojedinačno pakovanje, pakiranje u rasutom stanju, naljepnice za kupce, bar kodovi i OEM opcije pakiranja su dostupne za velike narudžbe.
zaključak:
HXP-005 RJ45 ženski adapter za 8-pinski vijčani terminal koristi terminalni blok od 3,81 mm sa 8 pozicija, 1 prema 1 ožičenje i crnu PVC profilisanu strukturu. Razbija svih osam RJ45 8P8C kola za lakše ožičenje, testiranje i održavanje.
Pogodan je za industrijsku kontrolu, CCTV, DMX512 i laboratorijsko testiranje Pinout, definicija signala, napon, struja i performanse podataka treba provjeriti prije upotrebe, s prilagođenim ožičenjem, terminalima, etiketiranjem i OEM ambalažom.
FAQ o proizvodima
Da li je kompatibilan sa svakim RJ45 uređajem?
Nije nužno. RJ45 samo definira format interfejsa. Definicije pinova, napona i signala moraju biti provjerene.
Konvertuje li komunikacijske protokole?
Ne. Ovo je pasivni adapter koji prekida samo osam kola i ne omogućava konverziju protokola.
Može li se koristiti za mreže velike brzine?
Kablovi se mogu mehanički povezati, ali originalni mrežni učinak nije zajamčen. Veze velike brzine zahtevaju testiranje.
Može li se koristiti za DMX512?
Može se koristiti kada se interfejs i pinout podudaraju, ali definicije pinova DMX signala moraju biti potvrđene.
Da li je potrebno lemljenje?
Nije potrebno lemljenje na terenu. Žice su osigurane navojnim stezaljkama za testiranje, puštanje u rad i održavanje.
Da li su dostupne prilagođene opcije Pinout i OEM?
Da. Pinout, terminali, oblikovanje, boja, etiketiranje i pakovanje mogu se prilagoditi. Preporučuje se odobrenje uzorka prije obimne proizvodnje.
