Produžni kabel za napajanje tipa XT60 D za postavljanje na ploču:
Značajke Vodič za aplikacije i odabir
Saznajte kako produžni kabel za napajanje tipa XT60 D za montiranje na panel kombinuje XT60H-F fiksni panel interfejs, XT60H-M utikač, 16AWG kabl za napajanje i sigurnu montažnu strukturu za solarne, baterijske, RC, skladištenje energije i industrijske sisteme istosmjerne struje.
PCM-0533 je 300 mm XT60 D tip produžni kabl za montažu na panel sa ženskim konektorom XT60H-F za montiranje na panelu, muškim utikačem XT60H{{8}M, dvožilnim PVC kablom UL2464 16AWG- i M3 priključkom za DC napajanje sa integrisanom opremom i pouzdanim DC priključkom na panelu.
Brzo predstavljanje proizvoda
PCM-0533 Detalji parametra
| Naziv proizvoda | Produžni kabel za napajanje tipa XT60 D za postavljanje na ploču |
| Premier Cable P/N | PCM-0533 |
| Konektor A | XT60H-F ženski, kraj za postavljanje na ploču |
| Konektor B | XT60H-M muški |
| Dužina kabla | 300 ± 15 mm |
| Način montaže | D tip Panel Mount |
| Veličina izreza na ploči | 23,5 mm |
| Specifikacija kabla | UL2464 16# × 2C |
PCM-0533 u odnosu na standardni XT60 produžni kabel
| Compariso | PCM-0533 Panel Mount | Standardni XT60 produžni kabel |
|---|---|---|
| Interface Mounting | Panel montiran | Obično se ne montira na panel |
| Integracija panela | Pogodno za integraciju kućišta | Obično se ne montira na panel |
| Upotrebljivost | Lakše servisiranje | Slobodni kraj mora biti lociran |
| Connection Point | Fiksno i definisano | Zavisi od provođenja kablova |
Šta je produžni kabel za napajanje tipa XT60 D?
Produžni kabel za napajanje tipa XT60 D za montiranje na panel je unaprijed-sastavljen DC strujni kabel. PCM-0533 koristi XT60H-F ženski konektor za montiranje na ploču pričvršćen za ploču opreme i povezan na XT60H-M muški utikač preko 16AWG dvožilnog kabla.
Integriše konektor, kabl, montažnu strukturu i zadnju zaštitu, proširujući unutrašnje ožičenje napajanja do fiksnog i odvojivog interfejsa XT60 panela za napajanje, proširenje i integraciju opreme.
Zašto se koristi ova struktura?
Interni moduli napajanja se često nalaze dalje od vanjskog korisničkog sučelja. Dizajn za montažu na ploču XT60H-F učvršćuje konektor za ploču opreme, omogućavajući panelu i hardveru za montažu da obezbijede mehaničko zadržavanje dok kabel upravlja električnim prijenosom.
U poređenju sa slobodnim-konektorom za vješanje, ova struktura smanjuje kretanje i naprezanje kabla, dok istovremeno poboljšava pozicioniranje interfejsa, organizaciju ožičenja, instalaciju i održavanje.
Uobičajeni industrijski Ethernet izazovi
Osnovna vrijednost proizvoda
PCM-0533
Osnovne prednosti PCM-0533 mogu se sažeti kao:
◆ Interfejs fiksnog panela poboljšava integraciju
XT60H-F ženski konektor se bezbedno montira na panel opreme, stvarajući definisan i pristupačan interfejs za napajanje za baterije, punjače, sisteme za skladištenje energije i spoljnu integraciju DC napajanja.
◆ Prethodno{0}}Sastavljen dizajn smanjuje montažu
Konektori, kabl, PVC preklop, toplo{0}}skupljajuća cijev i montažni hardver su unaprijed-sastavljeni u jednu jedinicu, smanjujući rad na rezanju, zatvaranju i zaštiti, a istovremeno poboljšavajući efikasnost i konzistentnost proizvodnje.
◆ 16AWG kabel podržava prijenos snage
UL2464 16AWG dvožilni-kabl koristi crvene i crne provodnike za pozitivan i negativan polaritet i pogodan je za DC napajanje. Stvarni kapacitet struje još uvijek se mora provjeriti prema dužini kabela, porastu temperature, okruženju i uvjetima priključka.
◆ Dodata zaštita podržava održavanje
PVC obloge i toplo{0}}skupljajuće cijevi štite konektore i prelazne dijelove kabla, dok prozirna crvena-pozitivna i crna-negativna žica podržavaju inspekciju, praćenje kola, rješavanje problema i održavanje.

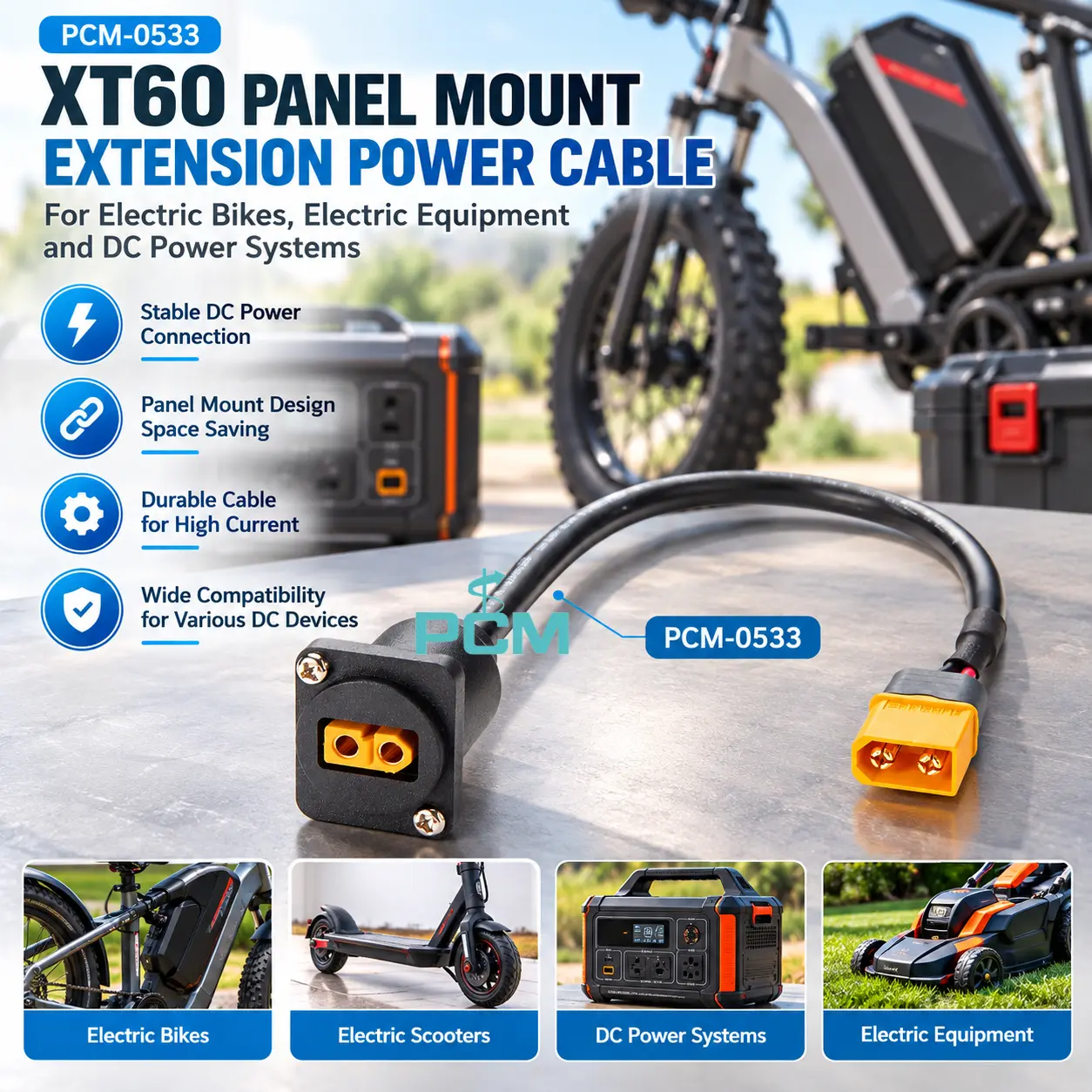

Prikaz proizvoda

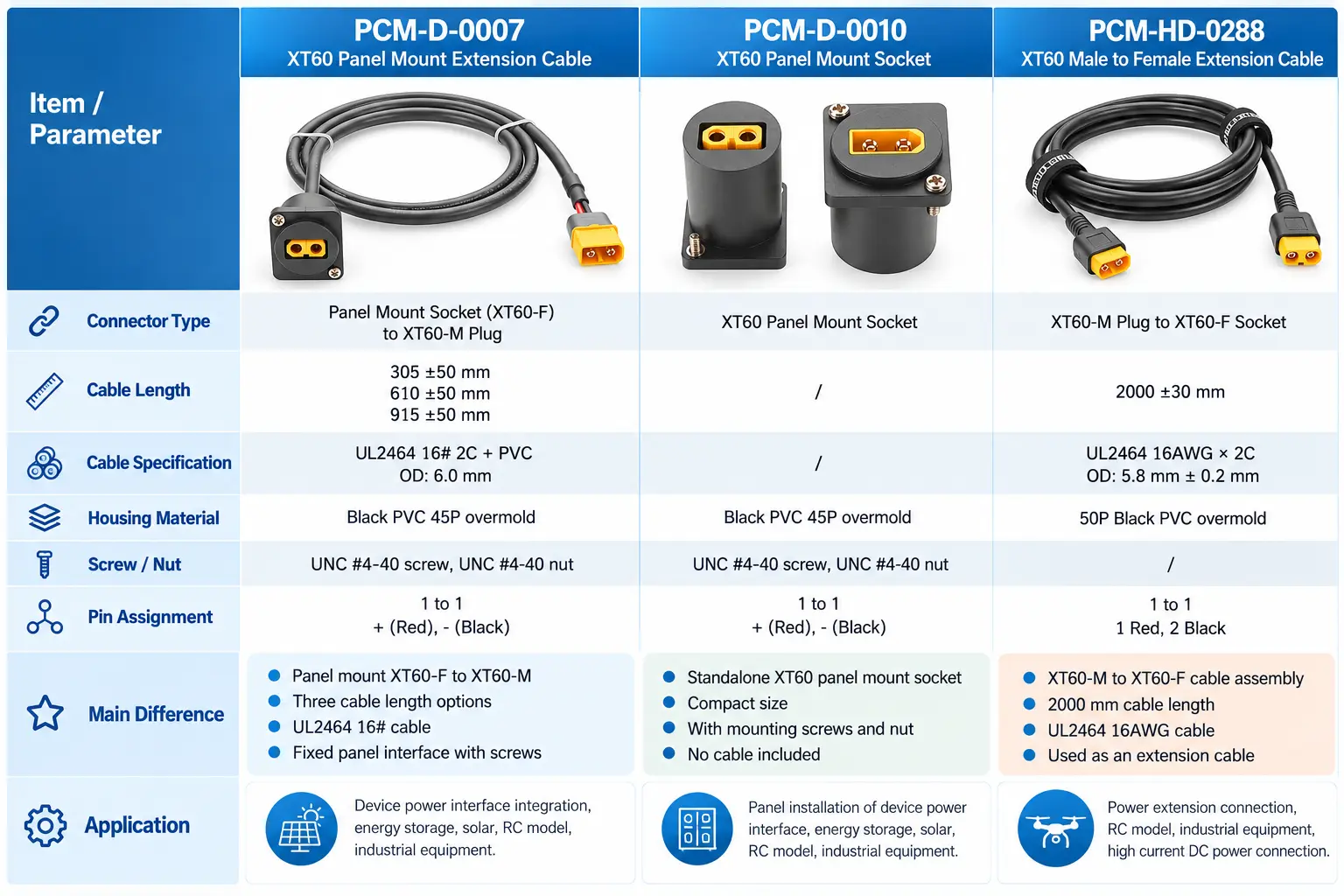

Slični proizvodi
Izjava o kompatibilnosti
Interfejs i električna kompatibilnost
- Prije kupovine provjerite rod XT60 konektora, polaritet, napon sistema, kontinuiranu struju i vršnu struju. Crveno-pozitivno i crno{3}}negativno ožičenje je standardna konfiguracija, ali mehaničko spajanje ne garantuje potpunu električnu kompatibilnost.
Instalacija i kompatibilnost sa okruženjem
- Takođe potvrdite dužinu kabla od 300 ± 15 mm, otvor referentne ploče od 23,5 mm, M3 montažnu strukturu i raspoloživi prostor za opremu. Takođe treba uzeti u obzir temperaturu, vibracije, vlažnost i mehanički stres. Prilagođene verzije se mogu proizvesti iz odobrenih crteža.
Kako odabrati ispravan XT60 produžni kabel za postavljanje na ploču?
Kako potvrditi interfejs i polaritet?
Potvrdite da XT60H-F panel ženski, XT60H-M muški i crveni-pozitivni crni-negativni polaritet odgovaraju dizajnu opreme.
Kako potvrditi napon i struju?
Provjerite radni napon, kontinuiranu struju i vršnu struju. Aplikacije visokog{1}}opterećenja bi također trebale proći{2}}povećanje temperature i testiranje prototipa.
Kako potvrditi dužinu žice i ugradne dimenzije?
Potvrdite dužinu kabla od 300 ± 15 mm, referentni otvor od 23,5 mm, način montaže M3 i raspoloživi prostor za instalaciju.
Kako potvrditi stvarno okruženje korištenja?
Odaberite materijale prema zahtjevima temperature, vibracija, vlage, ulja, UV i hidroizolacije. Posebna okruženja treba potvrditi tokom prilagođavanja.
Mogućnosti prilagođavanja
↕ Custom Length
Dužina i tolerancija kabla mogu se prilagoditi za prostor opreme, položaj panela i usmeravanje.
□ Konstrukcija žice po meri
Konstrukcija debljine žice, kabla i omotača može se prilagoditi struji, fleksibilnosti i okruženju.
◉ Prilagođeno ožičenje polariteta
Polaritet i ožičenje mogu se prilagoditi prema odobrenim crtežima uz orijentaciju potvrđenu prije proizvodnje.
⚙ Prilagođena montaža na panel
Otvori na panelu, pričvršćivanje, debljina i orijentacija montaže mogu se prilagoditi crtežima kućišta.
⌘ Zaštita prilagođenog označavanja
Oznake dijelova, oznake polariteta, termičko{0}}skupljanje, boje prekomjernog kalupa i identifikacija se mogu prilagoditi.
◇ Prilagodba OEM ambalaže
OEM brojevi dijelova, pakiranje, etikete, količine kartona i projektna dokumentacija mogu se prilagoditi.
Zaključak锛�
PCM-0533 XT60 D tip za montažu na panel za produžni kabl za napajanje koristi XT60H-F panel ženski konektor, XT60H-M muški utikač i UL2464 16AWG dvožilni kabl za formiranje 300 mm prethodno montiranog strujnog svežnja.
Obezbeđuje fiksni XT60 interfejs za napajanje za solarnu, baterijsku, skladištenu energiju, RC i industrijsku opremu. Polaritet, napon, struja, dužina kabla i dimenzije za montažu treba da budu verifikovane, uz mogućnost proizvodnje po meri, veleprodaju i OEM.
FAQ o proizvodima
Da li je kompatibilan sa svim XT60 uređajima?
Ne uvek. XT60 tip, pol, polaritet, napon, struja, dužina kabla i montažne dimenzije moraju biti verifikovane.
Zašto koristiti 16AWG kabel?
16AWG dvožilni kabl odgovara DC prijenosu energije, ali dozvoljena struja i dalje ovisi o dužini, porastu temperature i okruženju.
Može li se koristiti za solarne i baterijske sisteme?
Da, ako se sučelje, polaritet, napon i struja podudaraju. Upotreba na otvorenom također zahtijeva hidroizolaciju, temperaturu i UV verifikaciju.
Mogu li se dužina i ožičenje prilagoditi?
Dužina kabla, širina žice, polaritet i ožičenje mogu se prilagoditi prema prostoru opreme i odobrenim crtežima.
Da li PVC prelivanje znači hidroizolaciju?
Ne. PVC obloga uglavnom pruža mehaničku zaštitu. Definirana IP hidroizolacija zahtijeva odgovarajuću zaptivnu strukturu i validaciju.
Šta je potrebno za OEM narudžbe?
Navedite tip konektora, polaritet, napon, struju, dužinu kabla, debljinu žice, crtež panela, količinu, okruženje, pakovanje i zahtjeve za ispitivanje.
