RS232 na RS422 485 adapter sa kablom



Da bi se olakšala daljinska komunikacija podataka između računara, eksternih uređaja ili inteligentnih instrumenata opremljenih različitim standardnim serijskim interfejsima, mora se izvršiti međusobna konverzija standardnih serijskih interfejsa.

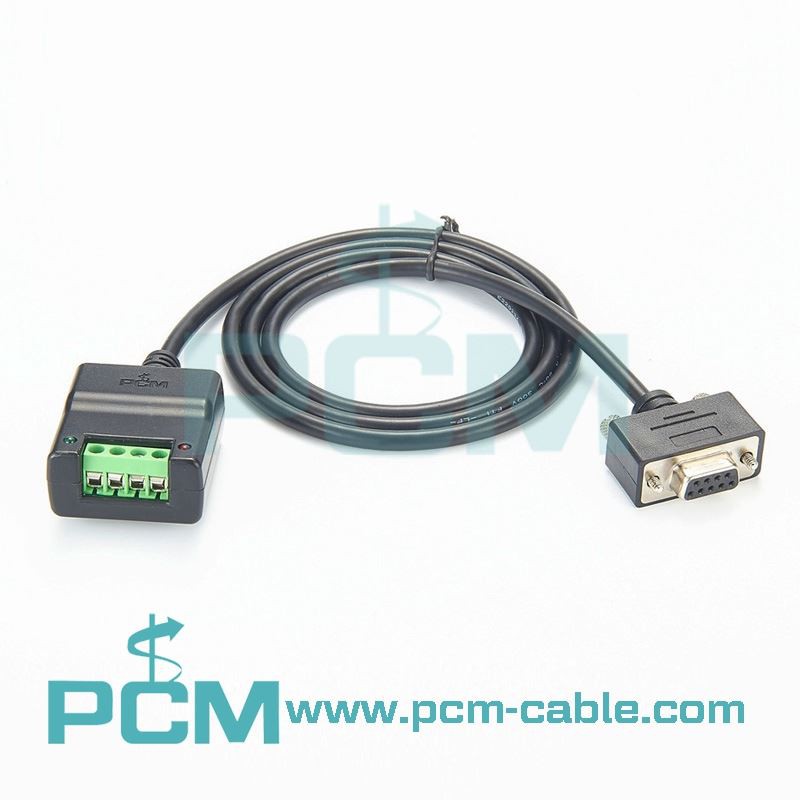

Ovaj RS232 u RS422/485 pretvarač može konvertovati jednostrane RS-232 signale u uravnotežene diferencijalne RS-485 signale. Ženski port RS232 je spojen na muški konektor RS485, a kraj 485 je opremljen terminalom. Ima ugrađeni zaštitnik za suzbijanje brzog prolaznog napona za zaštitu RS -485 interfejsa



Specifikacija



Naziv proizvoda	RS-232 u RS-422 / 485 izolovani kabl, serijski pretvarač
Interface	RS232 (DB9 ženski) RS485 (4-pinski terminalni blok) ili RS422 (4-pinski terminalni blok)
Specifikacije transformatora	ulaz AC{{0}}V 0.5A max. 50-60Hz/ izlaz DC5V 2A 10W max
Brzina prenosa podataka	Do 200 Kbps
Napajanje	DC5V
RS485 signal	TX+, TX-
RS422 signal	TX+, TX-, RX+, RX-
Materijal školjke	plastika
Dužina	1m ili prilagođeno



Karakteristike



• Konverzija signala: Konvertuje jednostrane RS-232 signale u uravnotežene diferencijalne RS-485 signale, olakšavajući komunikaciju između uređaja sa različitim standardima interfejsa.



• Terminalni blok: RS485 terminalni blok sa vijčanim klemama za praktično i sigurno ožičenje, osiguravajući pouzdane veze.

Zaštita od napona: Ugrađeni brzi štitnici za suzbijanje prolaznog napona štite RS-485 interfejs od napona i skokova, poboljšavajući zaštitu i pouzdanost opreme.



• Kompaktan dizajn: Kompaktan i lagan dizajn za jednostavnu instalaciju i integraciju u različite postavke i okruženja.



• Svestrana kompatibilnost: Kompatibilan sa širokim spektrom uređaja i aplikacija, uključujući industrijske upravljačke sisteme, opremu za automatizaciju, PLC-ove i još mnogo toga.



Aplikacija





Pretvarač RS232 u RS485 može se primijeniti za formiranje udaljene više-mašinske komunikacione mreže od tačke do tačke, tačke do više tačaka između glavnih upravljačkih mašina, između glavne kontrolne mašine i mikrokontrolera ili perifernih uređaja, i ostvariti multi-mašinsku mrežu. odgovor komunikacija.



Široko se koristi u sistemima upravljanja industrijske automatizacije, sve-u-jednom kartici, sistemu kontrole pristupa, potrošačkom sistemu, sistemu praćenja, sistemu parkinga, samouslužnom bankarskom sistemu, sistemu naplate putarine za autobuse, sistemu naplatnih stanica za autoput, programabilnoj logici Kontrolori (PLC), sistemi upravljanja procesima, sistemi za prikupljanje podataka i tako dalje.



Karakteristike RS485 komunikacije

1. Koristite diferencijalne signale.

2. Brzina komunikacije RS485 je velika, a maksimalna brzina prijenosa može doseći više od 10Mb/s.

3. Kombinacija balansiranog drajvera i diferencijalnog prijemnika se koristi unutar RS485, što uvelike povećava sposobnost zaštite od smetnji.

4. Najduža udaljenost prijenosa može doseći oko 1200 metara.

5. Umrežena komunikacija sa više mašina može se izvesti na sabirnici.

6. RS485 sučelje je vrlo jednostavno. Uobičajeni hardverski interfejs je MAX485
