CAN bus adapter sa 9 pinova D-Sub

Za najbolje rezultate, završetak CAN magistrale treba da odgovara nominalnoj impedanciji kabla, koja je specificirana kao 120 oma za ISO 11898-2 (High-Speed ​​CAN). Stoga se terminalni adapter 120-ohm smatra standardom za CAN sabirnicu.

Uloga završnih otpornika

1. Poboljšajte sposobnost protiv smetnji, pustite da signal visoke frekvencije i niske energije brzo nestanu

2. Osigurati da sabirnica brzo uđe u recesivno stanje, tako da energija parazitnog kapaciteta može brže nestati;

3. Poboljšajte kvalitet signala i postavite ga na oba kraja magistrale kako biste smanjili reflektiranu energiju.

Specifikacije i karakteristike

1. Preciznost i snaga otpornika od 120 oma izračunate su prema TI-ovoj CAN čip komunikaciji, tako da ga možete koristiti s povjerenjem;

2. Definicija komunikacije CAN-a, drugi pin je L signal, a sedmi pin je H signal. Otpornik od 120 oma između drugog i sedmog pina koristi se za filtriranje eho smetnji na kraju magistrale i osigurava integritet komunikacijskog protokola;

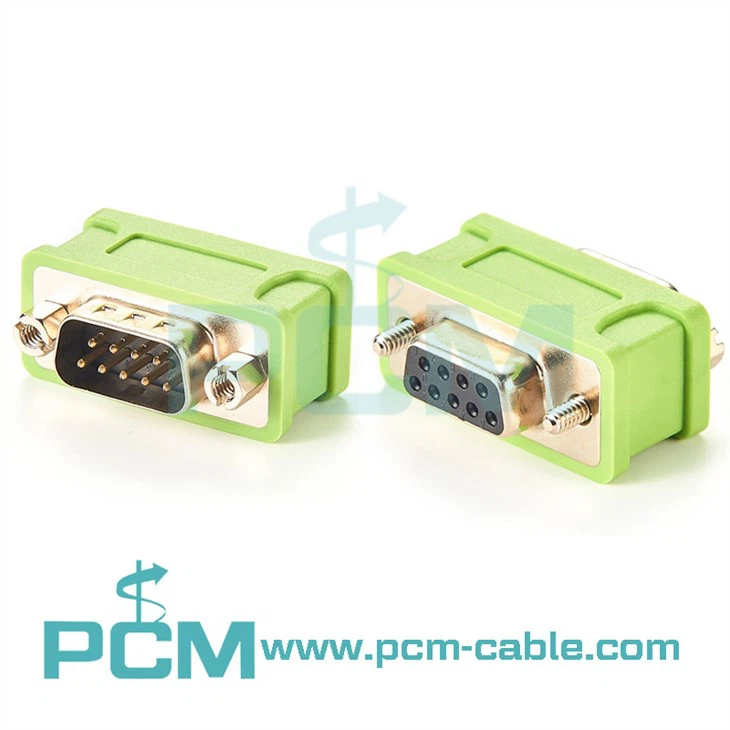

3. Izgled proizvoda je potpuno isti kao kod DB9;

4. Muško-žensko sučelje se može direktno umetnuti u DB9 pin sučelje na zadnjem kraju analize sabirnice, bez mijenjanja postojećeg kabla;

5. Vijci na DB9 se mogu ukloniti. Vijci se koriste za pričvršćivanje priključaka na ispitnoj liniji. Ako se radi o komunikacijskom testu, prikladnije je ukloniti zavrtnje i umetnuti ih;
